Hydraulika ciągnika komunalnego: jakie parametry sprawdzić przed zakupem?

Ciągnik komunalny może współpracować z ładowaczem czołowym, pługiem hydraulicznym, zamiatarką, przyczepą z wywrotem czy kosiarką bijakową z hydraulicznym przesuwem bocznym. Aby maszyna mogła sprawnie obsługiwać takie narzędzia, trzeba zwrócić uwagę nie tylko na moc silnika i udźwig tylnego podnośnika, ale również na podstawowe parametry układu hydraulicznego. Kluczowe znaczenie mają wydajność pompy, ciśnienie robocze, przepływ oleju, liczba wyjść hydraulicznych oraz zgodność ciągnika z wymaganiami osprzętu.

Przed zakupem warto pamiętać o jednej podstawowej zasadzie: podstawowym parametrem pozwalającym układowi hydraulicznemu skutecznie współpracować z maszynami towarzyszącymi jest przede wszystkim wydajność przepływu oleju. Wysokie ciśnienie hydrauliczne o tym nie decyduje. To dwie różne wartości, które odpowiadają za inne właściwości układu.

Dlaczego podstawowe parametry układu hydraulicznego są tak ważne w ciągniku komunalnym?

W pracach komunalnych ciągnik często pełni funkcję nośnika różnych narzędzi. W zależności od sezonu może obsługiwać pług do odśnieżania, zamiatarkę, kosiarkę, ładowacz czołowy, chwytak, przyczepę z wywrotem hydraulicznym lub urządzenie do utrzymania rowów i poboczy.

Nie każdy z tych elementów wymaga takich samych parametrów hydraulicznych. Siłownik podnoszący pług potrzebuje przede wszystkim odpowiedniej siły i skoku roboczego. Z kolei silnik hydrauliczny napędzający zamiatarkę lub inne urządzenie obrotowe może natomiast wymagać określonego przepływu oleju, a także odpowiedniego sposobu odprowadzania oleju z układu.

Dlatego przed zakupem ciągnika należy ustalić, jakie narzędzia będą z nim współpracować. Dopiero na tej podstawie można ocenić, czy fabryczna hydraulika będzie wystarczająca, czy potrzebne będą dodatkowe rozdzielacze, przewody lub inne elementy wyposażenia.

Wydajność pompy hydraulicznej — ile oleju może dostarczyć układ?

Jednym z najważniejszych parametrów jest wydajność pompy hydraulicznej, najczęściej podawana w litrach na minutę (l/min). Informuje ona, jaką objętość oleju pompa może przetłoczyć w określonym czasie.

W praktyce większy przepływ może umożliwiać szybsze działanie siłowników oraz zapewniać odpowiednie zasilanie narzędzi napędzanych hydraulicznie. Nie oznacza to jednak, że każda pompa o wysokiej wydajności będzie odpowiednia do każdego zastosowania. Znaczenie ma również ciśnienie robocze, konstrukcja układu i sposób jego sterowania.

W specyfikacji ciągnika warto sprawdzić, czy producent podaje wydajność całkowitą pompy, czy przepływ dostępny dla zewnętrznych wyjść hydraulicznych. To istotna różnica. W niektórych konstrukcjach część przepływu zasila tzw. orbitrol, czyli zawór skrętu odpowiedzialny za wspomaganie kierownicy. Przekierowuje on olej hydrauliczny do siłownika skręcającego koła. Dzieje się to proporcjonalnie, w zależności od wychylenia koła kierownicy. Dlatego wartość całkowita wydajności pompy hydraulicznej zwykle nie odpowiada przepływowi dostępnemu dla osprzętu. Tym bardziej, że ciągniki komunalne najczęściej zaopatrzone są w pojedyncze pompy dwusekcyjne. Dwie osobne pompy to rzadsze rozwiązanie.

Trzeba jeszcze zaznaczyć, że producenci ciągników podają wydajność pompy przy obrotach znamionowych silnika (często 2400-2600 obr/min). Oznacza to, że poruszając się ze znacznie mniejszą prędkością obrotową silnika wartość przepływu może być zauważalnie mniejsza od maksymalnej. Innymi słowy, jeśli jeśli osprzęt wymaga przepływu bliskiego maksymalnej wartości dla danego ciągnika, jego operator będzie musiał trzymać bardzo wysokich obroty silnika, aby np. zamiatarka kręciła się z odpowiednią prędkością.

Ciśnienie robocze a siła działania układu

Ciśnienie hydrauliczne podaje się najczęściej w barach lub megapaskalach (MPa). W uproszczeniu określa ono, jak duże obciążenie może przenosić układ hydrauliczny przy danej powierzchni roboczej siłownika.

Im wyższe ciśnienie, tym większą siłę można uzyskać przy tej samej powierzchni tłoka. Nie oznacza to jednak automatycznie szybszego ruchu siłownika ani większej wydajności silnika hydraulicznego. Za szybkość działania odpowiada przede wszystkim przepływ oleju.

Warto więc rozróżnić dwa parametry:

• Ciśnienie robocze — wpływa na siłę, z jaką działa siłownik hydrauliczny, przy uwzględnieniu jego wymiarów.
• Przepływ oleju — wpływa między innymi na szybkość ruchu siłownika i możliwości zasilania odbiorników hydraulicznych.

Innymi słowy, wysokie ciśnienie nie zastąpi zbyt małego przepływu. Podobnie duży przepływ nie zagwarantuje odpowiedniej siły, jeśli ciśnienie będzie niewystarczające.

Przed zakupem trzeba również sprawdzić dopuszczalne ciśnienie robocze osprzętu. Sam fakt, że ciągnik osiąga określone ciśnienie, nie oznacza, że można bezpiecznie podłączyć do niego każde narzędzie.

Przepływ oleju a szybkość działania osprzętu

Przepływ oleju jest szczególnie istotny wtedy, gdy ciągnik ma napędzać urządzenia wyposażone w silniki hydrauliczne. Dotyczy to między innymi niektórych zamiatarek, silników hydraulicznych czy innych narzędzi specjalistycznych.

Każde takie urządzenie ma określone wymagania dotyczące minimalnego i maksymalnego przepływu oleju. Zbyt mały przepływ może ograniczyć prędkość pracy lub uniemożliwić osiągnięcie wymaganej wydajności. Z kolei przekroczenie dopuszczalnego przepływu może prowadzić do nadmiernej prędkości obrotowej i uszkodzenia urządzenia.

W przypadku siłowników przepływ wpływa na czas podnoszenia, opuszczania lub wysuwania elementu roboczego. Przy pozostałych parametrach niezmienionych większy przepływ pozwala zwykle skrócić czas wykonania ruchu.

Przed zakupem warto zatem sprawdzić w dokumentacji osprzętu:

• wymagany przepływ oleju w l/min;
• dopuszczalne ciśnienie robocze;
• rodzaj odbiornika hydraulicznego;
• wymagania dotyczące powrotu oleju do zbiornika;
• ewentualne ograniczenia temperatury i parametrów oleju.

Jeśli ciągnik ma obsługiwać kilka różnych urządzeń, najlepiej przeanalizować wymagania każdego z nich osobno. Parametry wystarczające do pracy z pługiem mogą okazać się niewystarczające do napędu hydraulicznego silnika zamiatarki.

4. Liczba wyjść hydraulicznych — ile narzędzi można podłączyć?

Kolejnym ważnym elementem są zewnętrzne wyjścia hydrauliczne, nazywane również sekcjami lub rozdzielaczami. Umożliwiają one przekazywanie oleju z ciągnika do siłowników i silników znajdujących się w osprzęcie.

Co ważne, dopasowując ciągnik do osprzętu, należy sprawdzić nie tylko dostępną liczbę wyjść, ale również ich funkcję. Para przyłączy może obsługiwać jedną dwustronnie działającą sekcję, która pozwala na przykład wysuwać i chować siłownik. Inne rozwiązanie może zapewniać przepływ jednokierunkowy lub posiadać blokadę przepływu – czyli podawać olej w trybie ciągłym, napędzając np. silnik hydrauliczny.

W praktyce warto ustalić, czy ciągnik ma:

• wystarczającą liczbę sekcji do jednoczesnej obsługi planowanego osprzętu – szczególnie jeśli składa się on z kilku elementów z funkcjami hydraulicznymi;
• sterowanie pozwalające wygodnie obsługiwać poszczególne funkcje;
• odpowiednie przyłącza i przewody;
• możliwość rozbudowy układu o dodatkowe sekcje.

To szczególnie ważne w przypadku ładowacza czołowego, który może wymagać kilku funkcji hydraulicznych, podobnie jak np. zamiatarki z oddzielnym sterowaniem podnoszeniem i napędem szczotki lub szczotek.

Nie należy jednak zakładać, że większa liczba wyjść automatycznie oznacza większe możliwości hydrauliczne. Kilka sekcji może korzystać z tego samego źródła zasilania, a ich jednoczesna praca zależy od konstrukcji układu i dostępnego przepływu.

5. Powrót swobodny — ważny przy silnikach hydraulicznych

Niektóre urządzenia wyposażone w silnik hydrauliczny wymagają osobnego, niskooporowego przewodu powrotnego do zbiornika. Takie rozwiązanie określa się często jako powrót swobodny.

Jego zadaniem jest umożliwienie powrotu oleju przy możliwie niewielkim ciśnieniu po stronie powrotnej. Nie każdy silnik hydrauliczny może bezpiecznie pracować, gdy olej wraca przez standardową sekcję rozdzielacza. Dopuszczalne ciśnienie na powrocie zależy od konstrukcji konkretnego silnika i musi być zgodne z dokumentacją producenta.

Przed zakupem ciągnika do zamiatarki, głowicy koszącej lub innego narzędzia napędzanego hydraulicznie warto więc sprawdzić, czy potrzebny jest dodatkowy przewód powrotny i czy ciągnik ma odpowiednie przyłącze.

To pozornie drobny szczegół, który może przesądzić o tym, czy dane narzędzie będzie można podłączyć bez dodatkowych przeróbek.

6. Hydraulika podnośnika a hydraulika zewnętrzna

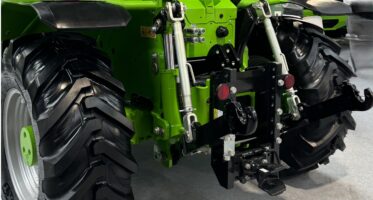

Udźwig tylnego trzypunktowego układu zawieszenia (TUZ) jest ważnym parametrem ciągnika, ale nie należy utożsamiać go z wydajnością pompy hydraulicznej.

Udźwig określa, jaki ciężar podnośnik może unieść w warunkach określonych przez producenta. Zależy między innymi od konstrukcji podnośnika, geometrii cięgieł i parametrów siłownika. Z kolei wydajność pompy wpływa na dostępny przepływ oleju i szybkość działania układu.

Ciągnik z dużym udźwigiem TUZ nie musi zatem mieć równie dużej wydajności hydrauliki zewnętrznej. Podobnie wysoka wydajność pompy nie oznacza, że tylny podnośnik udźwignie każdy ciężki osprzęt.

Przed zakupem warto sprawdzić oba parametry osobno, zwłaszcza jeśli maszyna ma pracować jednocześnie z narzędziem zawieszanym i urządzeniem wymagającym zasilania hydraulicznego.

7. Jak sprawdzić zgodność ciągnika z osprzętem?

Najbezpieczniejszym sposobem jest porównanie dokumentacji ciągnika i narzędzia. Nie wystarczy kierować się samą mocą silnika ani ogólną informacją o wyposażeniu w hydraulikę zewnętrzną.

Przed zakupem należy ustalić:

1. Wymagany przepływ oleju — czy ciągnik może zapewnić odpowiednią wartość w l/min?
2. Ciśnienie robocze — czy parametry ciągnika mieszczą się w zakresie dopuszczonym przez producenta narzędzia?
3. Liczbę i rodzaj sekcji — czy dostępne wyjścia obsłużą wszystkie funkcje osprzętu?
4. Sposób powrotu oleju — czy wymagany jest dodatkowy powrót swobodny?
5. Zgodność przyłączy — czy pasują złącza, przewody i sposób sterowania?
6. Możliwość jednoczesnej pracy wszystkich urządzeń — czy układ zapewni wymagane parametry, gdy podnośnik i osprzęt będą używane równocześnie?
7. Dopuszczalne obciążenia — czy masa i geometria narzędzia są zgodne z ograniczeniami ciągnika?

W razie wątpliwości warto poprosić sprzedawcę ciągnika lub maszyny towarzyszącej o potwierdzenie kompatybilności z konkretnym modelem osprzętu. W przypadku maszyn używanych należy dodatkowo sprawdzić stan przewodów, złączy, rozdzielaczy, pompy i siłowników oraz skontrolować układ pod obciążeniem.

Podsumowanie — jakie podstawowe parametry układu hydraulicznego sprawdzić?

Przy wyborze ciągnika komunalnego należy spojrzeć na hydraulikę jako na cały układ, a nie pojedynczą liczbę w tabeli technicznej. Ciśnienie robocze wpływa na możliwości uzyskania siły, przepływ oleju decyduje między innymi o szybkości działania, a liczba sekcji określa dostępne funkcje sterowania. Znaczenie mają również wydajność pompy dostępna dla osprzętu, sposób powrotu oleju i zgodność przyłączy.

Najlepiej rozpocząć od listy narzędzi, z którymi ciągnik będzie współpracował. Dopiero później należy porównać wymagania osprzętu z parametrami hydrauliki konkretnego modelu. Takie podejście pozwala uniknąć sytuacji, w której ciągnik ma wystarczającą moc silnika, ale nie zapewnia odpowiedniego zasilania hydraulicznego do planowanych zadań.

Źródło: materiały własne
