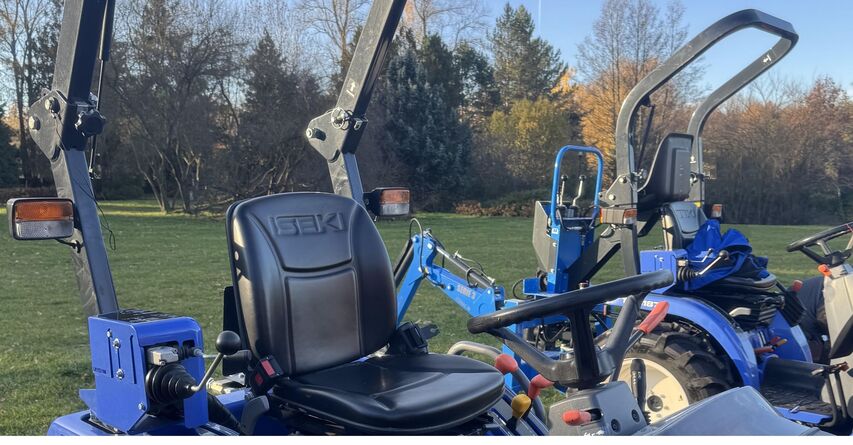

ROPS w ciągniku – jak działa rama chroniąca przed skutkami przewrócenia?

fot. Munipro.pl

ROPS to konstrukcja ochronna, która ma ograniczyć ryzyko przygniecenia operatora w razie przewrócenia się ciągnika. Nie zapobiega utracie stabilności maszyny, ale w połączeniu z odpowiednim wyposażeniem i prawidłowym sposobem pracy może mieć kluczowe znaczenie dla bezpieczeństwa. Przy wyborze ciągnika komunalnego lub miniciągnika warto sprawdzić nie tylko obecność pałąka czy ramy, lecz także potwierdzenie, że dany element spełnia wymagania dla konstrukcji ochronnej.

Rama lROPS nad siedzeniem operatora to przede wszystkim zabezpieczenie, które może ograniczyć skutki przewrócenia maszyny. W przypadku miniciągników wykorzystywanych do koszenia trawników, pielęgnacji terenów zielonych czy prac komunalnych ma to szczególne znaczenie ze względu na pracę na nierównościach oraz zwiększone ryzyko utraty stabilności podczas manewrów z maszyną towarzyszącą, np. podniesioną kosiarką bijakową.. Jakie wymagania wynikają z przepisów homologacyjnych i o czym warto pamiętać podczas eksploatacji?

Czym jest ROPS i jak działa?

ROPS (Roll-Over Protective Structure) to konstrukcja chroniąca operatora przed skutkami przewrócenia się ciągnika. Zależnie od modelu może mieć postać ramy, pałąka ochronnego lub odpowiednio zaprojektowanej konstrukcji zintegrowanej z pojazdem.

Jej podstawowym zadaniem jest zapewnienie przestrzeni ochronnej dla operatora, gdy maszyna przewróci się na bok lub w inny sposób utraci stabilność. Konstrukcja musi być zaprojektowana tak, aby przenosić określone obciążenia i zachowywać wymagane właściwości ochronne w warunkach przewidzianych w badaniach.

ROPS nie działa więc jak element, który utrzymuje ciągnik w pozycji pionowej. Jego rola zaczyna się wtedy, gdy dochodzi do przewrócenia. Ma ograniczyć prawdopodobieństwo, że masa maszyny bezpośrednio przygniecie operatora.

Nie każda rama jest konstrukcją ochronną

Obecność metalowej ramy nad siedzeniem nie oznacza automatycznie, że ciągnik ma ROPS. Podobnie należy odróżnić konstrukcję ochronną od pałąka służącego wyłącznie do mocowania dachu, oświetlenia, lusterek czy innych akcesoriów.

O funkcji ochronnej decydują przede wszystkim projekt konstrukcji, jej wytrzymałość, sposób zamocowania do ciągnika oraz zgodność z wymaganiami technicznymi. Znaczenie ma również konfiguracja pojazdu, dla której konstrukcję zaprojektowano.

Nie należy zatem zakładać, że dowolna rama wykonana we własnym zakresie zapewni ochronę porównywalną z przebadaną konstrukcją ROPS. Sam wygląd, grubość profili czy solidne spawy nie potwierdzają spełnienia wymagań. Nie powinno się również samodzielnie przerabiać konstrukcji ochronnej ani zmieniać jej mocowań bez sprawdzenia dopuszczalności takich zmian. Niezgodne z przepisami jest również usuwanie konstrukcji ochronnej ROPS.

Co rozporządzenie 167/2013 mówi o konstrukcjach ochronnych?

Rozporządzenie Parlamentu Europejskiego i Rady (UE) nr 167/2013 ustanawia ramy homologacji oraz nadzoru rynku pojazdów rolniczych i leśnych, w tym ciągników. Szczegółowe wymagania dotyczące bezpieczeństwa i konstrukcji ochronnych wynikają także z aktów delegowanych i wykonawczych oraz właściwych regulaminów i procedur badań technicznych.

Innymi słowy, konstrukcja ochronna powinna spełniać wymagania właściwe dla danego rodzaju pojazdu, a jej zgodność powinna wynikać z odpowiedniej dokumentacji homologacyjnej lub badań przewidzianych dla konkretnego rozwiązania.

Dlatego przy zakupie warto sprawdzić dokumentację ciągnika, instrukcję obsługi oraz informację producenta dotyczącą ramy lub pałąka ochronnego. W przypadku maszyny używanej, importowanej albo zmodyfikowanej należy dodatkowo ustalić, czy konstrukcja i jej mocowania odpowiadają konfiguracji pojazdu oraz czy nie zostały uszkodzone lub przerobione.

ROPS a pas bezpieczeństwa – dwa elementy, które się uzupełniają

Sama konstrukcja ochronna nie zapewnia pełnego bezpieczeństwa, jeżeli operator nie korzysta z wyposażenia zgodnie z instrukcją. W ciągniku wyposażonym w ROPS pas bezpieczeństwa ma co do zasady utrzymać operatora w wyznaczonej przestrzeni ochronnej podczas przewrócenia. Bez niego kierowca może wypaść z fotela i znaleźć się poza obszarem, który ma chronić ta konstrukcja.

Korzystanie z pasa bezpieczeństwa ma szczególne znaczenie w małych ciągnikach używanych do koszenia, odśnieżania, prac porządkowych i obsługi terenów zielonych. Niewielkie rozmiary maszyny nie oznaczają, że ryzyko przewrócenia jest małe albo że operatorowi nie grozi przygniecenie przez maszynę. Wysoki środek ciężkości, nierówności, pochyłości terenu, gwałtowny skręt lub nieprawidłowo zamontowany osprzęt mogą pogorszyć stabilność każdego traktora i doprowadzić do jego przewrócenia.

Jeżeli ciągnik ma składany pałąk ochronny, należy przestrzegać zasad jego rozkładania i blokowania określonych przez producenta. Składanie konstrukcji może być dopuszczone w określonych sytuacjach, ale praca z opuszczonym pałąkiem oznacza ograniczenie ochrony. Nie wolno traktować takiej konfiguracji jako równoważnej z prawidłowo ustawionym i zablokowanym ROPS.

Jak zapobiegać utracie stabilności na pochyłym terenie

Podczas koszenia skarpy miniciągnikiem operator może najechać na nierówność, zagłębić jedno z kół w miękkim gruncie albo zbyt ostro skręcić. W takiej sytuacji o wypadek już nietrudno. Dlatego pracując ciągnikiem należy:

• przestrzegać dopuszczalnych maksymalnych nachyleń ciągnika i nie wjeżdżać w teren, gdzie mogą one zostać przekroczone
• dostosować prędkość do warunków jazdy
• unikać gwałtownych manewrów
• wykonując manewry, pamiętać o tym, że zamontowany osprzęt może pogarszać stabilność maszyny
• brać pod uwagę charakterystykę podłoża, po której ciągnik się porusza lub na której pracuje

Niezachowanie należytej ostrożności w trudnych warunkach terenowych może doprowadzić do utraty stabilności  i przewrócenia się pojazdu na bok. W takim przypadku prrawidłowo dobrana i zamontowana konstrukcja ROPS utworzy przestrzeń ochronną, ograniczając ryzyko przygniecenia operatora. Jednak ochrona będzie skuteczna tylko w granicach właściwości konstrukcji i pod warunkiem korzystania z pasa bezpieczeństwa i stosowania się do innych zasad bezpieczeństwa wymienionych w instrukcji obsługi.

Co sprawdzić przed zakupem ciągnika?

Przed zakupem miniciągnika lub ciągnika komunalnego warto upewnić się, że:

• Konstrukcja ma potwierdzoną funkcję ochronną – nie jest jedynie ramą do mocowania dachu lub akcesoriów.
• Dokumentacja odpowiada danemu modelowi – warto sprawdzić informacje producenta o homologacji lub badaniach konstrukcji.
• Mocowania są kompletne i nieuszkodzone – nie ma śladów samodzielnych przeróbek, pęknięć ani korozji osłabiającej elementy.
• Konstrukcja jest używana zgodnie z instrukcją – dotyczy to również składanych pałąków, blokad i pasa bezpieczeństwa.
• Konfiguracja maszyny jest właściwa – ewentualne zmiany, dodatkowe elementy i osprzęt nie powinny naruszać wymagań producenta dotyczących bezpieczeństwa.

ROPS nie eliminuje możliwości przewrócenia się ciągnika, ale prawidłowo zaprojektowana, przebadana i użytkowana konstrukcja może znacząco ograniczyć skutki takiego zdarzenia. Dlatego przy wyborze maszyny warto traktować ją jako istotny element bezpieczeństwa, a nie tylko wyposażenie widoczne nad siedzeniem operatora.

Źródło: Rozporządzenie Parlamentu Europejskiego i Rady (UE) nr 167/2013
