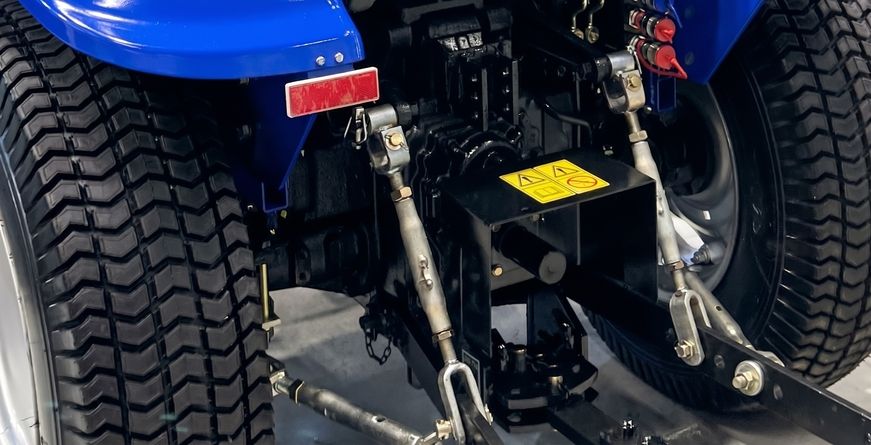

Tylny WOM w ciągniku komunalnym — co sprawdzić przed zakupem?

fot. Munipro.pl

Wałek odbioru mocy (WOM) to element, który pozwala wykorzystać ciągnik komunalny do napędzania wielu maszyn i narzędzi. Może współpracować między innymi z kosiarką bijakową, rozdrabniaczem gałęzi, szczotką mechaniczną czy kosiarką międzyosiową. Przed zakupem ciągnika warto sprawdzić specyfikację jego tylnego WOM – liczbę wypustów, kierunek obrotu i dostępne prędkości.

Nie wszystkie ciągniki kompaktowe oferują taki sam zestaw rozwiązań. Tylny WOM jest najczęściej spotykanym wariantem, natomiast przedni wałek odbioru mocy zwykle stanowi element opcjonalny. WOM międzyosiowy również występuje tylko w wybranych konstrukcjach, przeważnie przystosowanych do współpracy z konkretnym osprzętem.

Do czego służy tylny WOM w ciągniku komunalnym?

Wałek odbioru mocy przekazuje napęd mechaniczny z ciągnika do współpracującej maszyny. Dzięki temu osprzęt może korzystać z mocy silnika ciągnika bez konieczności stosowania własnego źródła napędu. Jednak, aby układ zadziałał, należy zastosować prawidłowo dobrany wał przegubowo-teleskopowy, który połączy ciągnik i maszynę towarzyszącą. W sklepach internetowych można ten artykuł znaleźć także pod nazwami „wałek transmisyjny”

W pracach komunalnych WOM może napędzać między innymi:

• kosiarki bijakowe i inne kosiarki napędzane mechanicznie;
• rozdrabniacze gałęzi przystosowane do napędu z WOM;
• zamiatarki mechaniczne ze szczotkami poruszanymi napędem z wałkiem;
• wybrane urządzenia do pielęgnacji terenów zielonych;
• inne maszyny, których dokumentacja przewiduje napęd z WOM.

Nie każde narzędzie komunalne wymaga wałka odbioru mocy. Niektóre urządzenia korzystają z hydrauliki zewnętrznej, napędu elektrycznego lub własnego silnika spalinowego. Dlatego przed zakupem ciągnika warto określić, jakie prace będzie wykonywał i z jakimi maszynami ma współpracować.

Liczba wypustów oraz średnica przyłącza

Jednym z podstawowych parametrów WOM jest liczba wypustów na końcówkach wałka przegubowo teleskopowego oraz średnica elementu przyłączeniowego.

W popularnych rozwiązaniach spotyka się przede wszystkim:

• 6 wypustów i średnica jeden i trzy-ósme cala  — zwykle zapisywane jako 1 3/8″ Z6 – to typowe rozwiązanie dla WOM o prędkości 540 obr./min;
• 21 wypustów i średnica jeden i trzy-ósme cala— zwykle zapisywane jaki 1 3/8″ Z21 – często stosowane w przypadku WOM o prędkości 1000 obr./min.

Są to powszechne konfiguracje, ale nie należy traktować ich jako uniwersalnej reguły dla wszystkich ciągników i maszyn. Na rynku występują też wały przegubowo-teleskopowe o oznaczeniu 1 3/4″ Z6 oraz Z20. Odpowiednią specyfikację warto zawsze potwierdzić w dokumentacji technicznej ciągnika i maszyny towarzyszącej

Liczba wypustów musi odpowiadać wymaganiom wału napędowego osprzętu. Nie wystarczy, że końcówka fizycznie pasuje — połączenie musi być przystosowane do przenoszenia wymaganego momentu obrotowego. Znaczenie mają również średnica wałka, zabezpieczenie połączenia i parametry samego wału przegubowo-teleskopowego.

Jeśli ciągnik i maszyna mają różne typy końcówek, należy dobrać odpowiednie rozwiązanie zgodne z zaleceniami producentów. Nie wolno stosować przypadkowych adapterów, które mogą nie zapewniać bezpiecznego przenoszenia napędu.

Prędkości tylnego WOM — 540 i 1000 obr./min

Prędkość WOM określa liczbę obrotów wałka na minutę. Musi być zgodna z wymaganiami napędzanej maszyny.

W ciągnikach rolniczych i komunalnych często spotyka się dwie podstawowe prędkości tylnego WOM:

• 540 obr./min — powszechnie wykorzystywane w wielu kosiarkach, rozdrabniaczach i innych maszynach;
• 1000 obr./min — stosowane w urządzeniach zaprojektowanych do pracy z wyższą prędkością wałka.

Dostępność obu wariantów zależy od modelu ciągnika. W najmniejszych ciągnikach kompaktowych standardem może być wyłącznie WOM 540 obr./min.

Nie należy zakładać, że prędkość 1000 obr./min jest zawsze korzystniejsza. Kluczowe jest dopasowanie prędkości do konstrukcji i wymagań osprzętu. Podłączenie maszyny przeznaczonej do 540 obr./min do wałka pracującego z prędkością 1000 obr./min może doprowadzić do nadmiernej prędkości elementów roboczych i poważnego uszkodzenia urządzenia.

Warto sprawdzić także, przy jakich obrotach silnika uzyskiwana jest nominalna prędkość WOM. Dwa ciągniki oferujące 540 obr./min mogą osiągać tę wartość przy innych obrotach silnika, co wpływa na zużycie paliwa, hałas i komfort pracy.

Co oznacza 540 ECO?

WOM 540 ECO to tryb, który pozwala uzyskać nominalną prędkość wałka wynoszącą 540 obr./min przy niższych obrotach silnika niż w standardowym trybie WOM 540. Jest to możliwe dzięki odpowiedniemu przełożeniu napędu wałka.

W praktyce silnik nie musi pracować na tak wysokich obrotach, aby wałek osiągał wymaganą prędkość. Przy odpowiednim obciążeniu może to ograniczyć zużycie paliwa i hałas.

Najważniejsze jest to, źe przy prędkości 540 ECO liczba obrotów wałka to nadal wymagane 540 na minutę. Niższe są jedynie obroty silnika, przy których uzyskuje się tę prędkość.

Tryb ECO może być przydatny podczas wykonywania prac, które nie wymagają wykorzystania pełnej mocy silnika. Jeśli jednak osprzęt stawia duży opór, silnik może wymagać zwiększenia obrotów albo przejścia do standardowego trybu pracy. Możliwość uzyskania oszczędności zależy od obciążenia, konstrukcji ciągnika i charakterystyki maszyny.

Nie każdy ciągnik kompaktowy ma WOM 540 ECO. Przed zakupem trzeba sprawdzić, czy producent przewidział taki tryb, oraz przy jakich obrotach silnika uzyskuje się nominalne 540 obr./min w obu wariantach.

Kierunek obrotu tylnego WOM a zgodność z maszyną towarzyszącą

Kolejnym parametrem jest kierunek obrotu wałka. Napędzana maszyna musi być przystosowana do kierunku przewidzianego dla konkretnego WOM.

W przypadku standardowego tylnego WOM należy sprawdzić dane producenta ciągnika i osprzętu. Nie warto polegać wyłącznie na ogólnych założeniach, szczególnie gdy maszyna pochodzi z innego rynku lub jest nietypowa.

Kierunek obrotu ma znaczenie dla działania przekładni, elementów tnących, wirników i innych podzespołów. Nieprawidłowy kierunek może uniemożliwić pracę albo doprowadzić do uszkodzenia maszyny.

Przy porównywaniu ciągników warto więc sprawdzić nie tylko prędkość nominalną, ale również kierunek obrotu wskazany w dokumentacji technicznej. Jeśli napęd jest przekazywany przez dodatkową przekładnię, należy uwzględnić także jej wpływ na kierunek obrotu wału wyjściowego.

Jak zapewnić zgodność WOM dla osprzętu komunalnego montowanego z tyłu?

Przed zakupem ciągnika warto zacząć od konkretnej listy maszyn, które będą z nim współpracować. Dla każdej z nich należy sprawdzić wymagania dotyczące prędkości, kierunku obrotu, rodzaju końcówki i dopuszczalnego momentu obrotowego.

W praktyce należy zweryfikować:

1. Położenie WOM — tylny, przedni czy międzyosiowy.
2. Prędkość nominalną — na przykład 540, 540 ECO lub 1000 obr./min, a w przypadku WOM międzyosiowego wartość przewidzianą dla konkretnej konstrukcji.
3. Liczbę wypustów i wymiary końcówki — zgodność z wałem napędowym maszyny.
4. Kierunek obrotu — zgodny z wymaganiami producenta osprzętu.
5. Obroty silnika przy prędkości nominalnej WOM — ważne dla ekonomiki, wydajności i komfortu pracy.
6. Dostępność wyposażenia — czy wymagany wałek jest standardem, czy opcją.
7. Zgodność całego zestawu — w tym wału przegubowo-teleskopowego, osłon i zabezpieczeń.

Należy też zwrócić uwagę na bezpieczeństwo. Wał napędowy powinien mieć odpowiednie osłony, a jego długość musi być dostosowana do zakresu ruchu maszyny. Podłączanie, odłączanie i regulację osprzętu należy wykonywać przy wyłączonym napędzie i zatrzymanym ciągniku, zgodnie z instrukcją producenta.

Podsumowanie — jaki tylny WOM powinien mieć ciągnik komunalny?

Wybór WOM powinien wynikać z rodzaju prac, a nie wyłącznie z liczby parametrów w katalogu. Standardowy tylny WOM 540 obr./min wystarcza do współpracy z wieloma popularnymi maszynami komunalnymi, ale w niektórych zastosowaniach przydatne będą również 540 ECO, WOM 1000 obr./min, napęd międzyosiowy lub przedni wałek odbioru mocy.

Przed zakupem trzeba sprawdzić liczbę wypustów, kierunek obrotu, prędkość nominalną oraz zgodność z konkretnym osprzętem. Szczególną uwagę należy zwrócić na WOM międzyosiowy, którego prędkości mogą znacznie odbiegać od wartości typowych dla tylnego wałka. Warto również pamiętać, że przedni WOM zwykle wymaga dodatkowego wyposażenia.

Najlepszy ciągnik komunalny to niekoniecznie ten, który ma najwięcej wariantów WOM. Ważniejsze jest, aby oferowany układ napędowy odpowiadał wymaganiom maszyn, które będą rzeczywiście wykorzystywane w codziennej pracy.
